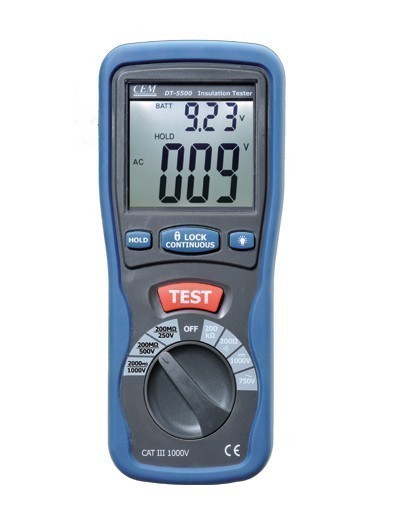

DT-5500 - мегаомметр

DT-5500 - мегаомметр
Артикул: 303103
Модель: DT-5500
Гарантия: 12 мес.
Госреестр РФ: 75069-19
Поверка приобретается отдельно: 2280 Р
Межповерочный интервал: 12 мес.
Бренд: CEM
Артикул производителя: 480472

Назначение мегаомметра DT-5500:

Измеритель сопротивления изоляции цифровой DT-5500 предназначен для измерения сопротивления изоляции, напряжения постоянного и переменного тока, а также электрического сопротивления участка цепи.

Описание мегаомметра DT-5500:

Измеритель DT-5500 представляет собой цифровыой измерительный прибор. Принцип действия измерителя DT-5500 основан на измерении тока, протекающего через измеряемое сопротивление, при приложении фиксированного значения испытательного напряжения постоянного тока. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.

Конструктивно измеритель DT-5500 выполнен в ударопрочном корпусе из полипропилена. Основные узлы измерителя: измеритель тока, АЦП, микропроцессор, преобразователь напряжения, цифровой монохромный жидкокристаллический индикатор с подсветкой. Управление процессом измерения осуществляется встроенным микропроцессором.

Для выбора выходного напряжения в измерителе используется поворотный переключатель. Результаты измерений отображаются на ЖКИ в цифровом виде. Измеритель DT-5500 снабжен функциями контроля заряда батареи питания и автоматического отключения при бездействии. Питание DT-5500 осуществляется от встроенной аккумуляторной батареи. DT-5500 имеет защиту от перегрузки по напряжению.

Особенности мегаомметра DT-5500:

  • Большой двойной дисплей с подсветкой;
  • Удержание текущего показания HOLD;
  • Испытание сопротивления изоляции током 1 мА;
  • Прозвонка целостности цепи током 200 мА;
  • Питание 6 батареек 1.5 В АА;
  • Индикация разряда батарей.
  • Технические характеристики мегаомметра DT-5500:

    Параметр Значение
    СОПРОТИВЛЕНИЕ
    Пределы измерений 200 Ом, 2000 кОм
    Погрешность ± (1 % ± 2 е.м.р.)
    Максимальное разрешение 0.1 Ом
    ПРОЗВОН ЦЕПИ
    Порог срабатывания < 40 Ом
    Тестовый ток < 200 мА
    ПОСТОЯННОЕ НАПРЯЖЕНИЕ
    Пределы измерений 1000 В
    Погрешность ± (0.8 % ± 3 е.м.р.)
    Максимальное разрешение 1 В
    Входное сопротивление 10 МОм
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Пределы измерений 750 В
    Погрешность ± (1.2 % ± 10 е.м.р.)
    Максимальное разрешение 1 В
    Входное сопротивление 10 МОм
    МЕГАОММЕТР
    Пределы измерений 200 МОм/250 В; 200 МОм/500 В; 2000МОм/1000 В
    Погрешность ± (3 % ± 5 е.м.р.)
    Максимальное разрешение 0.1 МОм
    ОБЩИЕ ДАННЫЕ
    Максимальное индицируемое число 2000
    Аналоговая шкала 40 сегментов
    Дисплей жидкокристаллический с подсветкой
    Скорость измерения 2.5 в секунду
    Источник питания 6 х АА
    Условия эксплуатации 0 °С – 40 °С; относительная влажность не более 80 %
    Условия хранения -10 °С – 60 °С; относительная влажность не более 70 %
    Габаритные размеры 200 х 92 х 50 мм
    Масса 700 г
    ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 70%



    *е.м.р. – единица младшего разряда.

Комплект поставки DT-5500

Наименование Количество
1 Мегаомметр DT-5500 1
2 Измерительный щуп 2
3 Щуп с зажимом типа «крокодил» 1
4 Чемодан пластиковый 1
5 Батарея типа АА 1,5 В 6
6 Руководство по эксплуатации 1
7 Методика поверки 1
