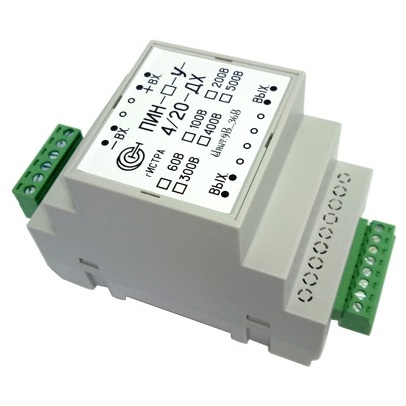

ПИН-_-У-4/20-ДХ — преобразователь измерительный постоянного и переменного напряжения

ПИН-_-У-4/20-ДХ — преобразователь измерительный постоянного и переменного напряжения
Артикул: 854009
Гарантия: 24 мес.
Госреестр РФ: 75210-19
Поверка приобретается отдельно: 5160 Р
Межповерочный интервал: 24 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
31 680 Р
Доступен для заказа
Добавить к сравнению

Преобразователи измерительные серии ПИН-_-У-4/20-ДХ созданы для преобразования напряжения постоянного, переменного и импульсных токов в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.

Измерительные преобразователи ПИН-_-У-4/20-ДХ выпускаются с разным диапазоном измеряемых напряжений:

  • ПИН-50-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...50 В;
  • ПИН-100-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...100 В;
  • ПИН-200-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...200 В;
  • ПИН-300-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...300 В;
  • ПИН-400-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...400 В;
  • ПИН-500-У-4/20-ДХ - преобразователь измерительный постоянного и переменного напряжения 0...500 В.

Преобразователь преобразует входное постоянное, переменное, импульсное напряжение в действующее выпрямленное значение стандартного токового выхода 4/20 мА. Питание преобразователей осуществляется по токовой петле 4/20 мА. Приборы монтируются на DIN-рейку.

Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-ДХ:

  • гальваническая развязка силовых цепей и цепей контроля;
  • крепление на DIN-рейку;
  • минимальные габариты.



Параметр Значение
ПИН-50-У-
4/20-ДХ		 ПИН-100-У-
4/20-ДХ		 ПИН-200-У-
4/20-ДХ		 ПИН-300-У-
4/20-ДХ		 ПИН-400-У-
4/20-ДХ		 ПИН-500-У-
4/20-ДХ
Диапазон измеряемых напряжений, В 0...50 0...100 0...200 0...300 0...400 0...500
Диапазон рабочих температур,°С * 0...+70; (-40...+70)
Выходной сигнал датчика, мА 4-20 (пропорционально действующему значению вход. сигнала)
Основная приведенная погрешность, не более, % 1,5
Напряжение питания, В +9...+36
Полоса пропускания, Гц 0...1000
Габаритные размеры, мм 65х90х52
Масса, г 210



По требованию заказчика возможно:
* - расширение диапазона рабочих температур.

№ Наименование Количество
1 Преобразователь измерительный постоянного и переменного напряжения ПИН-_-У-4/20-ДХ в выбранном исполнении 1
2 Паспорт 1
3 Руководство по эксплуатации 1
4 Упаковочная тара 1
