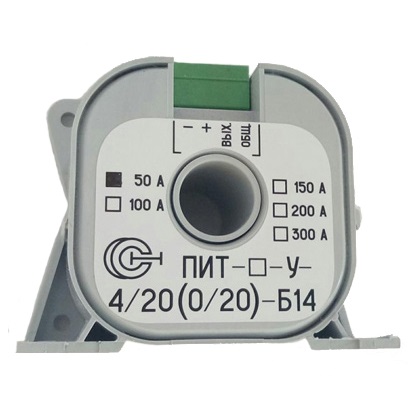

ПИТ-_-У-4/20-Б14 — преобразователь измерительный постоянного и переменного тока

Преобразователи измерительные серии ПИТ-_-У-4/20-Б14 созданы для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Данные преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Проводник с током проходит через отверстие в корпусе преобразователя без разрыва измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.

Измерительные преобразователи ПИТ-_-У-4/20-Б14 выпускаются с разным диапазоном измеряемых токов:

• ПИТ-20-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...20 А;
• ПИТ-50-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...50 А;
• ПИТ-100-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...100 А;
• ПИТ-150-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...150 А;
• ПИТ-200-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...200 А;
• ПИТ-300-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...300 А.

Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б14:

• магнитопровод не насыщен;
• усиленный корпус - транспортный вариант;
• увеличенное отверстие под токовую шину;
• минимальное энергопотребление;
• возможность крепления на DIN-рейку.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-20-У-4/20-Б14:

Примечание:
по требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
** - изготовление датчиков с однополярным питанием.
