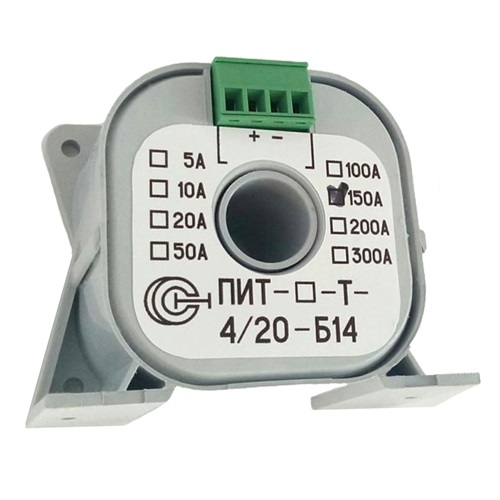

Каталог продукции Инновационные устройства контроля, защиты и управления. Микропроцессорные релейные устройства Преобразователи измерительные ПИТ-20-Т-4/20-Б14 — преобразователь измерительный переменного тока
Измерительные преобразователи серии ПИТ-_-Т-4/20-Б14 разработаны для измерения переменных токов без разрыва цепи.
Преобразователи состоит из корпуса, магнитопровода, электронной схемы обработки сигнала. В состав электронной схемы входит детектор средневыпрямленных значений отградуированный в среднеквадратичных значениях.
Преобразователи серии ПИТ-_-Т-4/20-Б14 выпускаются на несколько диапазонов измеряемых токов:
Может крепиться на DIN-рейку при помощи промежуточной планки.
| Параметр | Значение |
| Диапазон измеряемых токов, А | 0...20 |
| Допустимая перегрузка по измеряемому току, разы | 1,5 |
| Диапазон рабочих температур,°С * | - 10 … 80 (- 40 … 80) |
| Основная погрешность измерения для частоты 50 Гц не более,% | 0,5 |
| Нелинейность выходной характеристики, не более, % | 0,2 |
| Полоса пропускания, Гц | 30-20000 |
| Номинальный выходной сигнал, В(мА) ** | (4/20) |
| Ток потребления, мА | 7/24 |
| Источник питания, В | +15 … +30 |
| Диаметр отверстия под токовую шину, мм *** | 14 |
| Габаритные размеры, мм | 70х55х36 |
| Масса, г | 100 |
По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
** - изготовление датчиков с другим номиналом выходного сигнала;
*** - изготовление датчиков с увеличенным отверстием под токовую шину.
| № | Наименование | Количество |
| 1 | Преобразователь измерительный переменного тока ПИТ-20-Т-4/20-Б14 | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
| Артикул: | Наименование: | Цена: | ||
| 1. | 854029 |  | ПИТ-_-Т-4/20-Б14 — преобразователь измерительный переменного тока | 19 680 Р |
