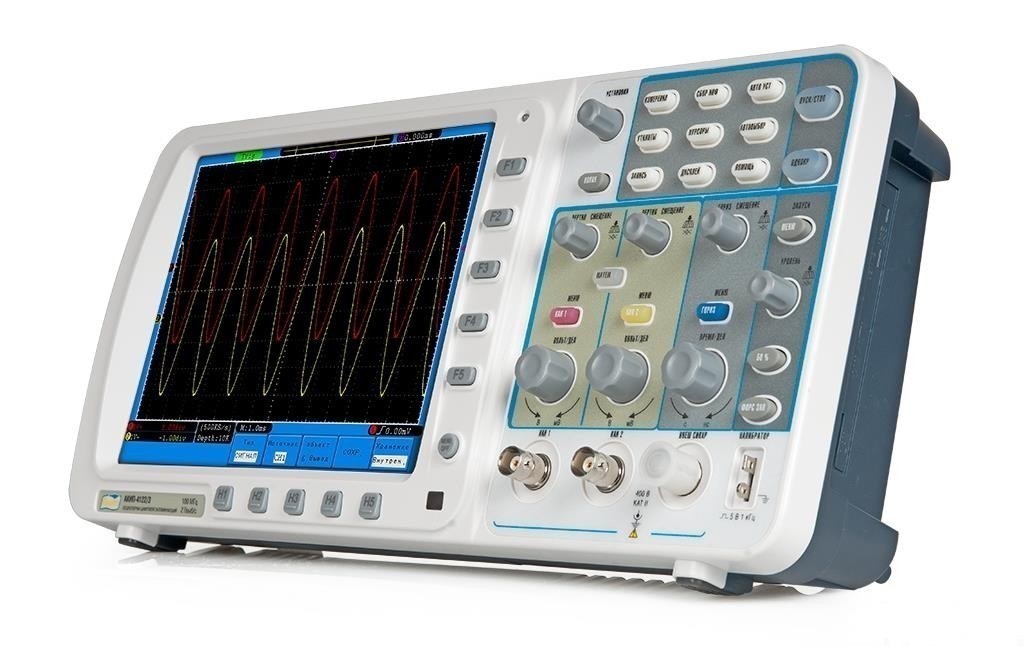

АКИП-4122/5V — осциллограф

АКИП-4122/5V — осциллограф
Артикул: 403031
Гарантия: 12 мес.
Госреестр РФ: 53946-13
Поверка приобретается отдельно: 4200 Р
Бренд: АКИП
Цена:
162 946 Р
Доступен для заказа
Добавить к сравнению

Особенности осциллографа АКИП-4122/5V:

  • Количество каналов: 2 (+ вход внеш. синхр EXT)
  • Полосы пропускания: 300 МГц
  • Объем памяти 10 М (на канал)
  • Макс. частота дискретизации: 2,5 ГГц
  • Автоматические измерения параметров (20 видов), курсорные измерения (&Delat;U; &Delat;T; 1/&Delat;T); функции математики (4): сложение, вычитание, умножение, деление
  • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sinx)/x
  • Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
  • Цифровые фильтры (ФВЧ, ФНЧ)
  • Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
  • Память: 15 осциллограмм, 8 профилей настроек
  • Интерфейс: USB 2.0, LAN и RS-232/VGA для управления и сохранения данных
  • Одновременная установка RS-232 и VGA не возможна
  • Цветной TFT-дисплей (20 см) с регулируемой яркостью
  • Опциональная аккумуляторная батарея позволяет использовать цифровые осциллографы серии АКИП-4122 в качестве переносного прибора.

Технические характеристики осциллографа АКИП-4122/5V:

Параметр Значение
Канал вертикального отклонения
Число каналов 2
Полоса пропускания (-3 дБ) 0…300 МГц
Ограничение полосы 20 МГц
Коэффициент отклонения (Коткл.) 2 мВ/дел…10 В/дел (шаг 1-2-5)
Погрешность установки Коткл. ± 3%
Связь по входе Открытый, закрытый, земля
Время нарастания ≤ 1,17 нс
Входной импеданс 1 МОм (± 2 %) / 10 пФ ± 5 пФ
Максимальное входное напряжение 400 В (DC+AС пик, до 1 кГц)
Математика +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб
Канал горизонтального отклонения
Коэффициент развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5)
Погрешность установки Кразв. ± 0,01 %
Режимы работы Основной, задержанный (100 нс…10 с), ZOOM окна,
самописец (100 мс/дел – 100 с/дел), X-Y
Синхронизация
Источники синхросигнала Кан 1, кан 2, сеть, внешний (Ext, Ext/5)
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ
(NTSC, PAL / SECAM), по фронту (нараст/ спад.),
по дл. импульса (24 нс…10 с), попеременно (ALT)
Связь входа ФНЧ, ФВЧ, связь АС, связь DC
Чувствительность ~0,3 деления (в зав. от Коткл.)
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
Максимальная частота дискретизации 2,5 ГГц
Частота дискретизизации (на кан.) 1,25 ГГц
Длина записи 10 МБ (на канал)
Режимы работы Выборка, пик. детектор; усреднение (4 /16/ 64/ 128),
накопление (1, 2, 5с, беск.), интерполяция (sinx)/x
Курсорные измерения
Функции ΔU; ΔT; 1/ΔT
Автоматические измерения
Функции по вертикали Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.;
выбросы на вершине и в паузе (фронт)
Функции по горизонтали f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%)
Измерение t задержки Кан1-Кан2 (фронт), Кан1-Кан2 (срез)
Дополнительные возможности
Цифровой регистратор 1000 осциллограмм – запись/ воспроизведение
(рег. интервал выборки 1 мс – 1000с)
Интерфейсы USB, LAN, VGA, оптоизолированный «годен/ негоден»
Автоустановка В/дел, с/дел, параметры синхросигнала
Режим X-Y Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц
Внутренняя память 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.)
Общие данные
ЖК-дисплей Цветной (TFT),
диагональ 20см, 10 x 14 дел (разрешение 800 х 600)
Напряжение питания 100…240 В, 47…63 Гц (автовыбор)
Потребл. мощность 18 Вт
Габаритные размеры 340 х 155 х 70 мм
Масса 1,82 кг



Комплект поставки АКИП-4122/5V

№ Наименование Количество
1. Осциллограф АКИП-4122/5V 1
2. Делитель 1:1/1:10 2
3. ПО (CD-диск) 1
4. РЭ 1
5. Шнур питания 1
Артикул:Фото:Наименование:Цена:
1. 101595Батарея (АКИП-4122) — литий-полимерный аккумулятор6 717 Р
2. 101596Сумка АКИП-4122 — сумка для переноски осциллографаСумка АКИП-4122 — сумка для переноски осциллографа1 119 Р
