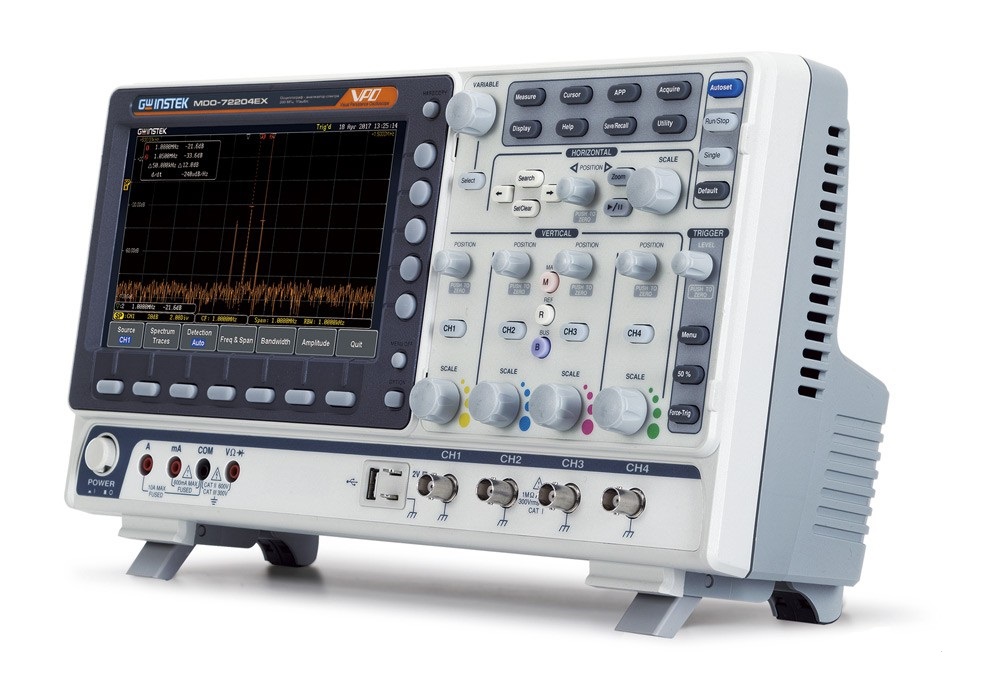

MDO-72074EX — осциллограф-анализатор спектра

MDO-72074EX — осциллограф-анализатор спектра
Артикул: 401275
Гарантия: 36 мес.
Госреестр РФ: 70936-18
Поверка приобретается отдельно: 10200 Р
Бренд: GOOD WILL Instek
Цена по запросу
Запросить цену
Добавить к сравнению

Особенности осциллографа-анализатора спектра MDO-72074EX:

  • Количество каналов: 2, 4;
  • Полосы пропускания: 70, 100 и 200 МГц;
  • Максимальная частота дискретизации: 1 ГГц;
  • Максимальный объем памяти: 10 М на канал;
  • Сбор данных: выборка, пиковый детектор, усреднение Sin X/x;
  • Сегментированная память (29.000, межсегментное время – 0,41 мкс);
  • Режим «Поисковая машина» для поиска событий по заданным условиям;
  • 28 видов автоматических измерений параметров, курсорные измерения;
  • Режим автоизмерения временных задержек (8 параметров);
  • Функция автоустановки параметров развертки, запуска;
  • Функции математики: +, -, ×, ÷, встроенный редактор формул;
  • Частотный анализ (БПФ) на участке 1 МБ (с.к.з. / дБ);
  • Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
  • Режимы растяжки окна, самописец и XY (кан 1/ кан3);
  • Встроенный генератор СПФ: 2 канала, макс. частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
  • Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление): до 1000В / ~750В, до 10 А, до 5 МОм, базовая погрешность ≤ 0,1 % (DCV), макс. индикация «5.000»;
  • Встроенный источник питания: 2 рег. канала (5 В / 1 А), разрешение 0,1В, погреш. установки Uвых ≤ 3%;
  • Синхр. и декодирование шин I2C, SPI, UART(RS232 / 422 / 485), CAN/ LIN;
  • Дисплей с технологией VPO: визуализация в режиме аналогового осциллографа (120.000 осц./с);
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек;
  • Регистратор данных до 100 часов, интервал регистрации от 2 с.;
  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN;
  • Цветной WVGA TFT-дисплей (20 см).



Параметры Значение
Канал вертикального отклонения
Число каналов 2 + Ext / 4
Полоса пропускания (-3 дБ) 0…70 МГц
Ограничение полосы пропускания 20 МГц
Коэффициент отклонения (Коткл.) 1 мВ/дел…10 В/дел
Погрешность установки Коткл. ± 3 % (± 5 % при Коткл 1 мВ/дел )
Время нарастания ≤ 5 нс
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Максимальное входное напряжение 300 Вскз, кат. I
Математика +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
Полярность Нормальная, инверсия
Канал горизонтального отклонения
Коэффициент развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll)
Погрешность установки Кразв. ± 0,005 % (на каждом интервале ≥ 1 мс)
Режимы работы основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.)
Режим X-Y Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц
Синхронизация
Источники синхросигнала любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.)
Режимы запуска развертки Автоколебательный, ждущий, однократный (single Sequence)
Виды синхронизации по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел)
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.)
Чувствительность синхронизации 1 дел
Аналого-цифровое преобразование и сбор данных
Разрешение по вертикали 8 бит
Частота дискретизации 2 кан. модель: 1 ГГц/канал
4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал
Интерполяция SinX/x, линейная
Длина записи (Максимальная) 10 МБ/ на кан (29.000 сегментов)
Режимы работы Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно
Межсегментное время 0,41 мкс
Максимальная скорость обновления до 120.000 осц./с
Курсорные измерения
Функции DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %)
Автоматические измерения (38 параметров)
Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°)
Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Анализатор спектра
Диапазон частот 0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована)
Полоса обзора 1 кГц ~ 500 МГц (макс.)
Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ 1Гц ~ 500 кГц (макс.)
Диапазон установки опорного уровня -50 дБм … +40 дБм (с шагом 5 дБм)
Единицы измерения уровня дБм, дБВскз, линейное СКЗ
Положение по горизонтали -12 дел. … +12 дел. шкалы
Вертикальная шкала 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5)
Средний уровень собственных шумов относительно 1 мВт < -50 дБм, при 1 В/дел. и усреднении Avg: 16
< -70 дБм, при 100 мВ/дел. и усреднении Avg: 16
< -90 дБм, при 10 мВ/дел. и усреднении Avg: 16
Гармонические искажения < 40 дБн (2-го порядка); < 45 дБн (3-го порядка)
Тип представления результатов на экране нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256)
Тип детектора
(график)		 мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average)
Типы окон преобразования Фурье (БПФ фактор) Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68).
Генератор сигналов произвольной формы
Диапазон частот 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила)
Частота дискретизации 200 МГц
Разрешение ЦАП 14 бит
Число каналов 2
Амплитуда 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ)
Максимальное разрешение 1 мВ
Формы сигнала (13 типов) синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac
Встроенный цифровой мультметр
Постоянное напряжение DCV
Пределы измерений 50 мВ; 500 мВ; 5; 50; 500; 1000 В (6 диапазонов)
Погрешность ± (0,1 % + 5 е.м.р.)
Максимальное разрешение 0,01 мВ
Входящие сопротивление 10 МОм
Переменное напряжение ACV
Пределы измерений 50 мВ; 500 мВ; 5; 50; 700 В (5 диапазонов)
Погрешность ± (1,5 % + 15 е.м.р.)
Полоса частот 50…1000 Гц
Постоянный ток dCA
Пределы измерений (погрешность) 50 мА; 500 мА: ± (0,5 % + 0,05 мА)
10 А: ± (0,5 % + 50 мА)
Чувствительность >10 мА
Переменный ток ACA
Пределы измерений (погрешность) 50 мА; 500 мА: ± (1,5 % + 0,05 мА)
10 А: ± (3 % + 50 мА)
Полоса частот 50…1000 Гц
Сопротивление R
Пределы измерений (погрешность) 500 Ом; 5; 50; 500 кОм: ± (0,3 % + 3 е.м.р.)
5 МОм: ± (0,5 % + 5 е.м.р.)
Встроенный источник питания
Число выходных каналов 2 (кан 1/ кан2)
Диапазон напряжения 1,0…5 В
Дискретность установки Uвых 0,1В (регулировка во всем диапазоне)
Максимальный выходной ток 1 А
Погрешность установки Uвых ± 3 %
Уровень пульсаций 50 мВскз
Дополнительные возможности
Интерфейс USB, LAN
Автоустановка В/дел, с/дел, параметры синхросигнала
Технология VPO Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с).
Память (запись/считывание) 24 осциллограммы; 20 профилей настройки
Общие данные
ЖК-дисплей Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 × 480)
Послесвечение экрана 16 мс – 4 с (регулируемое) или бесконечность
Таймер (календарь) Дата/ время (в т.ч. для сохраняемых данных)
Цифровой регистратор Максимальный интервал записи – до 1000ч
Объем внутренней памяти 32 М
Рабочие условия 0°…+50°С, при относ. влажности ≤ 80%
Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Габариты 384 × 208 × 127 мм
Масса 3 кг
№ Наименование Количество
1 Осциллограф-анализатор спектра MDO-72074EX 1
2 Шнур питания 1
3 Делитель 1:1/1:10 4
4 Кабель GTL-110 (BNC-BNC) 2
5 Кабель 1м GTL-105А (банан-крокодил) 1
6 Кабель 0,8 м GTL-207 ( банан- щуп 4мм) 1
7 Руководство по эксплуатации (CD-диск) 1
