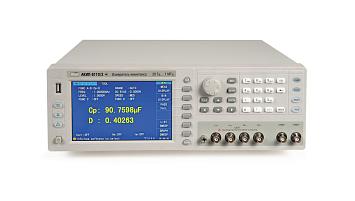

АКИП-6110/1 измеритель RLC

АКИП-6110/1 измеритель RLC
АКИП-6110/1 измеритель RLC
Артикул: ep-1920-28412
Гарантия: 12 мес.
Госреестр РФ: 93224-24
Поверка приобретается отдельно: 11220 Р
Межповерочный интервал: 12 мес.
Бренд: АКИП
Цена:
268 212 Р
Доступен для заказа
Добавить к сравнению

Особенности измерителя RLC АКИП-6110:

  • Диапазон частот: 20Гц - 300 кГц (АКИП-6110/1), 20Гц - 500 кГц (АКИП-6110/2), 20Гц – 1 МГц (АКИП-6110/3);
  • Измерение 13 параметров: комплексное сопротивление на переменном токе (R,Z,X), сопротивление постоянному току (DCR), ЭПС (ESR), проводимость (G, Y, B), ёмкость (С), индуктивность (L), тангенс угла потерь (D), добротность (Q), фазовый сдвиг °/rad (θ);
  • Погрешность измерений: ± 0,05 % …± 0,4% (в зав. от диапазона/ уровня);
  • Скорость измерения (F>10 кГц): 13 мс/ 90 мс/ 370 мс (быстр./ сред./ медл.);
  • Тест трансформаторов: Turns-Ratio (коэффициент трансф.), Turns (витки обмоток), Phase (фазовый угол), leakage inductance/ Lk (индикатор утечки/ рассеяния);
  • Параллельная/ последовательная схема замещения;
  • Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ);
  • Широкие функциональные возможности по сбору и анализу информации;
  • Режим усреднение значения (1 - 255);
  • Тест «Годен/ Негоден» (Pass/Fail) в режимах: «Δ-абс. знач./ Δ-изм %»;
  • Табличные измерения «List» (автотест по 10 точкам параметра «частота / уровень/ постоянное смещение U/ I»);
  • Функция «Curve scanning»: построение графика с выбором числа точек развертки (150/ 300/ 600/ 1200/ 1800 – частота, напряжение, постоянное смещение);
  • Режим сортировки (Comparator): 10 номиналов выборки (bins 1- bins 9, AUX);
  • Выбор пределов измерения: авто или ручной;
  • Автоматический контроль уровня тест-сигнала/ АРУ (ALC);
  • Цветной графический ЖК-дисплей, разрешение 6 разрядов;
  • Режимы калибровки: КЗ (Short)/ ХХ (Open)/ Согл. (Load);
  • Выходной импеданс: 10Ω, 25Ω, 50Ω, 100Ω (переключаемый);
  • Гнездо USB на передней панели для подключения flash-накопителя;
  • Интерфейс: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик);
  • Дополнительные аксессуары (опции): измерительные кабели, адаптеры подключения, GPIB.

Технические характеристики измерителя RLC АКИП-6110/1:

Параметры Значение
АКИП-6110/1 АКИП-6110/2 АКИП-6110/3
Диапазон индикации параметра (при измерении)
Сопротивление (R, X, IZI) 0,00001 Ом … 99,9999 МОм
Проводимость (G, B, IYI) 0,00001мкС … 99,9999 См
Ёмкость (C) 0,00001 пФ … 9,99999 Ф
Индуктивность (L, Lk) 0,00001 мкГн …99,9999 кГн
Добротность (Q) 0,00001 – 99999,9
Тангенс угла потерь (D) 0,00001 – 9,99999
Фазовый сдвиг (Z-θd) -179,999…+179,999°
Фазовый сдвиг (Z-θr) -3,14159 рад ~ +3,14159 рад
Δ- % -999,999% ….+999,999%
Сопротивление на постоянном токе (DCR*) 0,1 мОм …99,9999 МОм
Погрешность измерений * ± 0,05 %  … ± 0,4%*  (R, Z, X, G, Y, B, L, C)
Пределы измерений
9 пределов (импеданс) автовыбор (Auto), удержание (Hold) с дискр. изменением (INCR +/-), номинальный (Nom - для режима сортировки)
Тест сигнал
Частота тест-сигнала (F) 1 20 Гц …300 кГц 20 Гц …500 кГц 20 Гц …1 МГц
Максимальное разрешение 1 мГц 1 мГц 1 мГц
Тип тест-сигнала синусоидальный
Погрешность установки F ±0,01 %
Предустановленное фиксированное значения 38 номиналов 41 номинал 44 номинала
Уровень тест-сигнала Норм 5 мВ - 2 Вскз, разреш. 10 мВ (опц. расшир. до 10В); 50 мкА -100 мАскз
Режим АРУ 10 мВ - 1 Вскз, разреш.10 мВ; 100 мкА - 10 мАскз
Погрешность установки уровня Uисп ± (10%×Уст.+ 2 мВ)
Тип тест-сигнала DCR 2,4 В пост
Индикация тестсигнала (Monitor) VAC MON 10 мВ - 2 Вскз, разрешение 10 мВ
IAC MON 50 мкА - 20 мА, разрешение 1 мкА
Выходной импеданс источника 10Ω/CC, 25Ω, 50Ω, 100Ω (переключаемый)
Запуск измерений Внутренний (Автоматический), ручной, внешний, по шине (INT, MAN, EXT, BUS)
Постоянное смещение (DC BIAS)
Внутренний источник постоянного смещения Udc 0…± 10В (разрешение 5 мВ); (±1%*Уст.+ 5 мВ)
Idc 0.. ±100 мА (разрешение 5 мкА)
Погрешность установки ± 0,5%+ 5 мВ
Память
Объём внутренней памяти 100 групп (профили тестирования)
Функции внутренней памяти Запись/ считывание параметров настроек (100)
Внешний USB-диск Запись/ считывание: файлы настройки (500), цифрового регистратора (Log), изображения экрана/ скриншоты (Bmp/ GIF/PNG)
Дополнительные функции и режимы
Режим «Таблица» (LIMIT Table) Табличные значения допусковых измерений (10 выборок)
Задержка запуска Регулируемая: 0…60 с (разрешение 1 мс)
Параметр таблицы измерений (List) Частота, уровень тест-сигнала, пост. смещение (напряжение/ ток)
Графическая развертка (Curve scanning) Отображение на экране графика измеряемых параметров с выбором числа точек развертки (150/ 300/ 600/ 1200/ 1800) и параметра качания (частота, напряжение, пост. смещение)
Автовыбор параметра Режим «Auto LCZ»: Вкл/ выкл
Звуковая индикация Откл./ В допуске/ Вне допуска (для режима Pass/ Fail)
Режим сортировки (Comp) 10 номиналов выборки (bins 1- bins 9, AUX), счетчик
Функция АРУ (ALC) Автоматический контроль уровня тест-сигнала (10мв – 1 Вскз)
Дисплей
Тип ЖКИ Цветной (65.000 цв.), графическая TFT матрица
Разрядность шкалы 6 разрядов (макс. инд. «999999»)
Разрешение ЖКИ 800 х 480 точек (диагональ 18 см, формат «16:9»)
Режим индикации Абсолютное значение, Δ-изм., Δ-изм. в %, усреднение (1 - 255)
Формат отображения ** Основной/ вспомогательный параметр (25 комбинаций) **
Мониторинг (доп. индикация) 2 параметра (выбор): Ls, Lp, Cs, Cp, Rs, Rp, Z, Y, D, Q, θr, θ°, R, X, G, B
Скорость измерения (F≥10кГц) 13 мс/ 90 мс/ 370 мс (Fast/ Med/ Slow): 75 изм.с./ 11 изм.с / 2,7 изм.с
Общие данные
Интерфейс RS-232(SCPI), USB (Host/ Device), Handler (сортировщик)
Условия эксплуатации 0°С…40°С и относительная влажность до 90 %
Напряжение питания ~198 - 242 В (±10 %), 47- 63 Гц (Pпотр. ≤80 Вт)
Габаритные размеры 400 х 132 х 350 мм
Масса ~10 кг

Примечание:
* В зависимости от диапазона частот и уровня тест-сигнала (для скорости измерений Медленно/ Средне).
** Отображаемые комбинации параметров: Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-DCR, Ls-D, Ls-Q, Ls-Rs, DCR, Ls-DCR, Z-θr, Z-θd, R-X, Rp-Q, Rs-Q, Y-θr, Y-θd, G-B.

1 - Фиксированные значения частот тест-сигнала при настройке (грубо/ плавно):

Клавиша настройки Значения частоты (поддиапазоны) Модификация
↑ (++)/ ↑(--) Грубо 20 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, … 300/ 500/1000 кГц в зависимости от модели
↑ (+)/ ↑(-) Плавно 20, 25, 30, 40, 50, 60, 80, 100, 120, 150, 200, 300, 400, 500, 600, 800, 1 кГц, 1.2, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 15, 20, 25, 30, 40, 50, 60, 80, 100,150, 200, 250, 300 кГц АКИП-6110/1
↑ (+)/ ↑(-) Плавно + (дополнительные номиналы): 400 кГц, 500 кГц для АКИП-6110/2
↑ (+)/ ↑(-) Плавно + (дополнительные номиналы): 600 кГц, 800 кГц, 1 МГц для АКИП-6110/3

Комплект поставки АКИП-6110/1

№ Наименование Количество
1 Измеритель RLC АКИП-6110/1 1
2 Измерительный 4-х проводной кабель кельвин с 2-я «крокодилами» U26011 1
3 U-образный короткозамыкатель U26010 1
4 Адаптер для 4-х проводного подключения U26005 1
5 Шнур питания 1
6 Руководство по эксплуатации на CD 1
