Batcam 2S ультразвуковая акустическая камера с визуализацией дефектов

Batcam 2S ультразвуковая акустическая камера с визуализацией дефектов
Артикул: ep-2294-28489
Бренд: SM Instruments Inc.
Цена:
1 850 000 Р
Доступен для заказа
Добавить к сравнению

Описание ультразвуковой акустической камеры с визуализацией дефектов Batcam 2S:

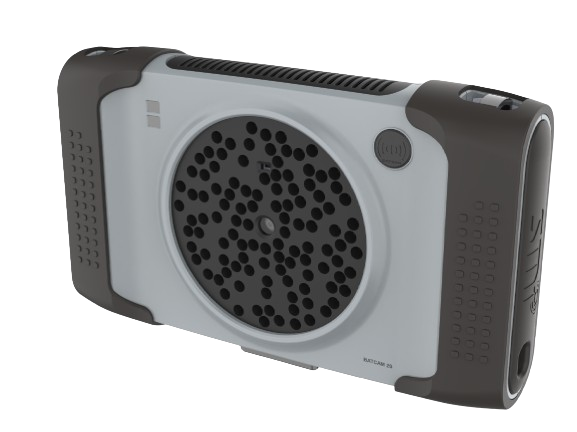

Batcam 2S – это суперпортативная ультразвуковая акустическая камера для визуализации дефектов и повреждений. Камера помещена в износостойкий корпус и является незаменимым инструментом при диагностике промышленного оборудования: матрица из 112 прецезионных микрофонов позволяет мгновенно увидеть источники звуковых и ультразвуковых волн, локализовать места повреждений электрооборудования, утечек газа и пр. Увеличенный диапазон до 100 кГц позволяет анализировать высокочастотные шумы BSR (жужжание, писк, скрежет).

Batcam 2S работает как в режиме поиска утечек, так и в режиме поиска частичных разрядов; при этом в реальном времени на экране отображаются объем утечки и расчет потерь; выводится диаграмма активности PRPD с автоматическим оперелением типа частичного разряда.

В камере BATCAM 2S применяются облачные технологии и искусственный интеллект для анализа полученных измерений; реализованы беспроводная передача данных и сохранение GPS координат.

При появлении утечек газа или электрического разряда, возникают звуковые волны, в том числе и в ультразвуковом диапазоне, неслышимым человеческим ухом.

При использовании специализированного оборудования, которое может определять места возникновения ультразвуковых волн, можно локализовать места повреждений электрооборудования, места утечек газа и пр.

Современные технологии позволяют визуализировать звуковые / ультразвуковые волны на экране оборудования для простоты восприятия.



Ключевые преимущества ультразвуковой акустической камеры с визуализацией дефектов Batcam 2S:

  • не требует обучения, быстрая диагностика: включил, навел, обнаружил;
  • визуализация звуковых/ультразвуковых волн в режиме реального времени;
  • 112 цифровых микрофонов MEMS;
  • 3 частотных диапазона: Слышимый, Ультразвуковой, Пользовательский;
  • 3 режима поиска: Single (поиск одного источника), Multi (поиск 3 источников), Full Scale (поиск всех источников);
  • режим ЧР: диаграмма PRPD - графическое представление активности частичных разрядов в реальном времени, анализ их типа;
  • режим утечки: оценка объема утечки газа, оценка потерь;
  • 5” сенсорный дисплей, разрешение 800 х 480;
  • цифровой зум 3х;
  • датчик измерения расстояния;
  • подсветка для работы в темных местах;
  • запись и хранение видео и фото изображений;
  • 5 часов автономной работы от встроенной аккумуляторной батареи + 8 часов от 1 внешней АКБ;
  • подключение внешнего аккумулятора по технологии USB PD;
  • работает при низких температурах, при - 20 ºС;
  • мобильное приложение Batcam Zone: передача данных Bluetooth, отчеты, сохранение данных GPS;
  • анализ результатов с применением облачных технологий и искуственного интелекта: график PRPD, автоматическая классификация ЧР, объем утечек, расчет потерь;
  • бесплатное пожизненное обновление прошивки через USB;
  • компактность и малый вес.

Область применения ультразвуковой акустической камеры с визуализацией дефектов Batcam 2S:

  • обнаружение утечек газа, сжатого воздуха;
  • диагностика основных узлов электрооборудования: изоляторов, трансформаторов, ЛЭП, распредустройств и прочих;
  • анализ активности и типа частичных разрядов;
  • анализ механических шумов, вибраций промышленного оборудования и техники.

Технические характеристики ультразвуковой акустической камеры с визуализацией дефектов Batcam 2S:

ПараметрЗначение
Режимы работыосновной, утечки, частичные разряды
Режимы поискаsingle, multi, full scale
Настройка диапазонаcлышимый, ультразвуковой, пользовательский
Отображение информациирасчет объема утечки и оценка потерь в режиме реального времени
диаграмма активности ЧР PRPD и анализ типа
ЧР в режиме реального времени;
МикрофонМатрица из 112 цифровых микрофонов MEMS
Эффективный диапазон частот2 – 100 кГц
Максимальный уровень звукового давления120 дБ SPL
Чувствительность микрофонов2 кГц: 2,34 дБ SPL
20 кГц: 2,22 дБ SPL
40 кГц: 1,90 дБ SPL
55 кГц: 1,22 дБ SPL
70 кГц: 1,84 дБ SPL
100 кГц: 20,10 дБ SPL
Минимальный объем утечки1 м, 0,02 бар, 38 см3/ мин
Расстояние обнаруженияот 0,5 до 200 м
Камера8 MP
FOVгоризонтальный 63°, вертикальный 40°
Разрешение изображения1024 х 600
Цифровой зум3 х
Частота обновления кадров25 кадров в секунду
Дисплей5 дюймов, цветной, сенсорный
Разрешение800 х 480
Яркость1000 nit, автоматическая и ручная регулировка
Формат данныхJPG, MP4, WAV
Встроенная память21 Гб (84000 изображений, 20 часов видео)
Передача данныхUSB-C, Bluetooth 5.0
ПодсветкаLED х 2
Датчик расстоянияЕсть
Подключение наушниковЕсть
Самодиагностика состояния микрофоновЕсть
Интерфейсaudio, HDMI, USB-C
Встроенная батареялитий-ионный аккумулятор 48,24 Втч
Время автономной работы13 часов
5 часов от встроенной батареи + 8 чаcов от 1 внешней АКБ
Зарядка / время зарядкиUSB-C / 4 часа
Размеры237 х 146 х 56 мм
Вес1,1 кг
Рабочая температура-20 ºС + 50 ºС
Сохранение данных GPSмобильное приложение, через Bluetooth
Мобильное приложениеIOS, Android
Языкирусский, китайский, японский, тайский, английский, немецкий, французский, испанский, турецкий
Обновление ПОв течение всего срока эксплуатации, бесплатное

Комплект поставки Batcam 2S

НаименованиеКоличество
1Ультразвуковая акустическая камера с визуализацией дефектов Batcam 2S1
2Ручной регулируемый ремень1
3Наплечный регулируемый ремень1
4Адаптер АС/DC1
5Кабель питания1
6Комплект для очистки микрофонов1
7USB-карта1
8Техническая документация1
9Транспортировочный кейс1

Дополнительная комплектация Batcam 2S

(Поставляется за отдельную плату)

Наименование
1Кабель для подключения внешнего аккумулятора NEMO / USB PD
2Внешняя аккумуляторная батарея
