АССИСТЕНТ SIU 30 — шумомер
Модель: АССИСТЕНТ SIU 30
Гарантия: 24 мес.
Госреестр РФ: 39671-08
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: НТМ-Защита

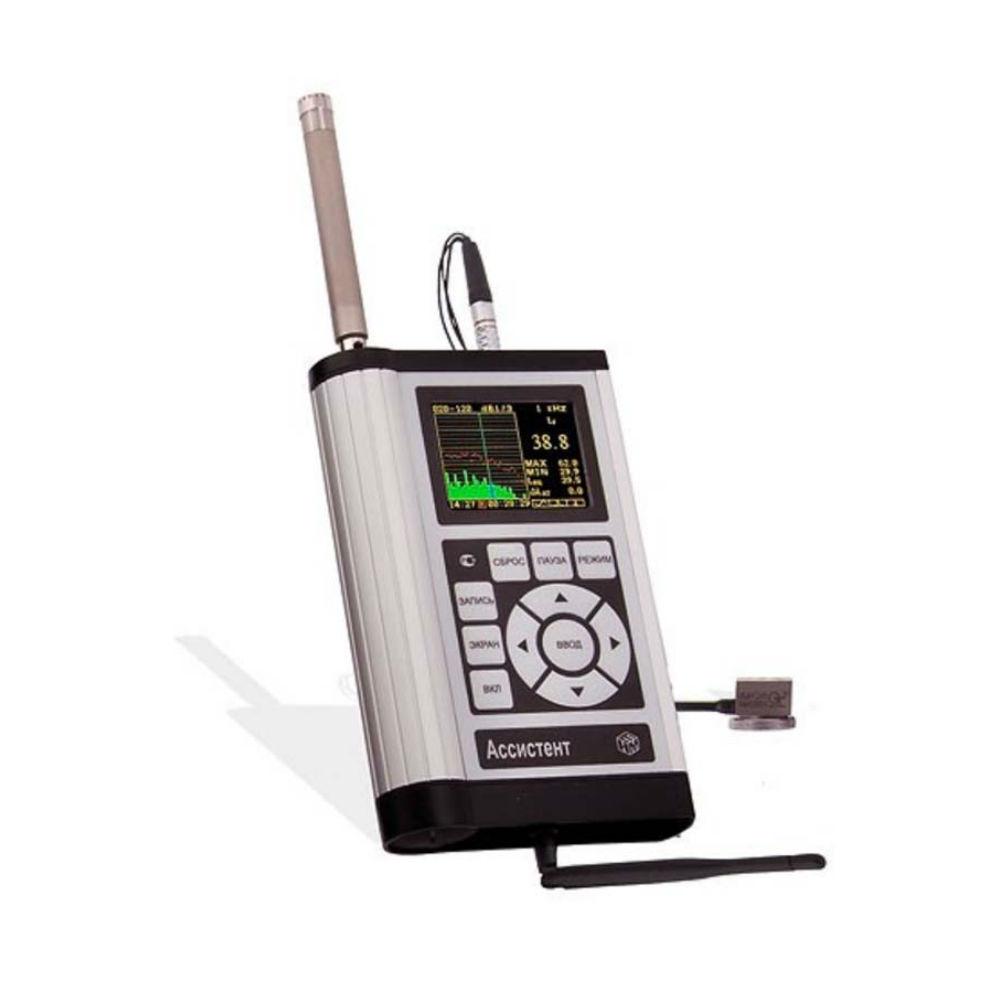

Прибор представляет собой малогабаритный моноблок с автономным питанием от аккумуляторов и состоит из блока измерительного, предусилителя микрофонного, микрофонов конденсаторных МК265, МК233, ВМК205, вибропреобразователя АР38, АР40. Принцип работы основан на преобразовании звукового давления с помощью микрофона или ускорения с помощью вибропреобразователя в электрический сигнал, обрабатываемый далее специализированным микропроцессором. Информация о режиме работы прибора и измеренных величинах выводится на цветном дисплее блока измерительного. Прибор имеет энергонезависимую память для записи служебной информации и результатов измерений. Результаты из энергонезависимой памяти прибора могут быть переписаны на стандартный USB флэш диск, или переданы в персональный компьютер с помощью программного обеспечения, поставляемого с прибором. Предусмотрена зарядка аккумуляторов прибора с помощью сетевого адаптера из комплекта поставки. В случае необходимости, аккумуляторы могут быть заменены стандартными батарейками типоразмера АА.
Прибор в режиме шумомера соответствует классу 1 по ГОСТ 17187-81, МЭК 61672-1, в режиме виброметра по ГОСТ ИСО 8041-2006. Октавные и третьоктавные фильтры соответствуют классу 1 по МЭК 61260.
- звук,
I - инфразвук,
U - ультразвук;
V1 - вибрация однокоординатная,
V3 - 3-координатная вибрация с переключением,
V3RT- трехкоординатная вибрация одновременно.
Комплектация | Акустика | Вибрация | Примечания | |||
Шум | Инфразвук | Ультразвук | Общая | Локальная | ||
S | ||||||
SI | ||||||
SIU 20 | ||||||
SIU 30 | от 30 дБ до 150 дБ (аттестация рабочих мест) | |||||
V3 | вибрация 3 переключаемых канала | |||||
V3RT | вибрация 3 канала одновременно | |||||
SIV 1 | вибрация 1 канал | |||||
SIV 3 | вибрация 3 переключаемых канала | |||||
SIV 3RT | вибрация 3 канала одновременно | |||||
SIUV 1 | вибрация 1 канал | |||||
SIUV 3 | вибрация 3 переключаемых канала | |||||
TOTAL | вибрация 3 канала одновременно | |||||
TOTAL + | TOTAL+ = (TOTAL) + аксессуары + кейс |
Вид измерений | Что измеряется | Примечание | |||||
Диапазон, Гц | Частотные коррекции, диапазон | Временные характеристики | Спектры | Другое | |||
Шум | 10 -20000 Гц | 20 - 140 дБА 22 – 140 дБС 30 – 140 дБZ 10-140 дБ спектры |
Эквивалент, Быстро, Медленно Импульс, Пик |
Октавный спектр 31,5Гц – 16 кГц Третьоктавный спектр 25 Гц – 20 кГц |
MAX, MIN всех параметров Статистическое распределение. |
Соответствует ГОСТ 17187-81, МЭК 61672-1, МЭК 61260, ГОСТ Р 53188.1-2008 (вводится с 01/012/09), Класс 1 Все параметры измеряются одновременно |
Индикаторы характера шума: постоянный, непостоянный, импульсный, тональный. Индикатор изменения эквивалентного уровня |
Инфразвук | 1,6 – 20 Гц | 20-140 дБG 30-140 дБZI |
Эквивалент, Быстро, Медленно, 30 сек |
Октавный спектр 1,6 Гц – 20 Гц Третьоктавный спектр 2 Гц – 16 Гц |
MAX, MIN всех параметров | Индикатор изменения эквивалентного уровня | |
Ультразвук | 12,5 – 40 кГц | 30-150 дБ | Эквивалент Медленно быстро |
Октавный спектр 16 кГц – 31,5 кГц Третьоктавный спектр 12,5 кГц – 40 кГц |
MAX, MIN всех параметров | Индикатор изменения эквивалентного уровня | |
Общая вибрация | 0,8 – 80 Гц | 60-170 дБ Wd 60-170 дБ Wk 60-170 дБ Wm Wc, We, Wj, Wb, Wm, Bw,Bwm |
Эквивалент, 1с, 5с, 10с, Nc, MTVV |
Октавный спектр 1 Гц – 63,5 кГц Третьоктавный спектр 0,8 Гц – 80 Гц |
MAX, MIN всех параметров | Соответствует ГОСТ ИСО 8041-2006, МЭК 61260, класс 1 Все параметры измеряются одновременно |
Индикатор изменения эквивалентного уровня |
Локальная вибрация | 8 – 1250 Гц | 60-170 дБ Wh, Bh |
Эквивалент, 1с, 5с, 10с, Nc, MTVV |
Октавный спектр 8 Гц – 1000 Гц Третьоктавный спектр 6,3 Гц – 1250 кГц |
MAX, MIN всех параметров | Индикатор изменения эквивалентного уровня |
Шумомер
Диапазон измерений уровней звука для характеристики "А", дБ: 20-150
Диапазон измерений уровней звука для характеристики "С", дБ: 22-150
Диапазон измерений уровней звука для характеристики "Z", дБ: 30-150
Частотные характеристики А, С, Z
Временные характеристики S, F, I, Peak, Leq.
Пределы допускаемой абсолютной погрешности измерений уровней звука, дБ, не более ±0,7
Частотный диапазон измерений, Гц:
-для характеристик G, ZI от 1,6 до 20
- для характеристик А, С, Z от 10 до 20000
Ультразвук до 40000 Гц
Виброметр
Количество каналов измерения: 3
Корректирующие фильтры Wh Wd, Wb, Wk, Wm, We, We, Wj
Полосовые фильтры Bh, Bw, Bwm
Динамический диапазон измерения уровня виброускорения относительно 1*10-6 м*с-2 для фильтров фильтром, дБ,
Bh 70-170
Bw 70-170
Wh 60-170
Wd 60-170
Wk 60-170
Частотный диапазон измерения виброускорения, Гц 0,8 - 1250
Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 79,58 Гц, дБ ±0,5
Анализатор
Частотный диапазон в режиме анализатора спектра 0,8 Гц - 40 кГц
Диапазон линейности > 100 дБ
Диапазон частот цифровых октавных фильтров, Гц, 1 - 32000
Диапазон частот цифровых третьоктавных фильтров, Гц, 0,8-40000
Средняя наработка на отказ, ч, не менее: 2000
Срок службы, лет: 7
Источник питания (четыре аккумуляторов типа АА)
напряжение питания, В: 5
потребляемый ток, мА: 200
продолжительность непрерывного измерения от аккумуляторов, не менее: 8 часов
Масса прибора с аккумуляторами, кг, не более: 0,8
Габаритные размеры (длина х ширина х высота), мм, не более: 200x35x115
Рабочие условия эксплуатации прибора:
-температура, °С от минус 10 до плюс 50
-относительная влажность, % до 90 при 40 °С
-атмосферное давление, кПа от 90 до 110.
№ | Наименование | Количество |
1. | Блок измерительный | 1 |
2. | Микрофон МК233 | 1 |
3. | USB флэш диск | 1 |
4. | Кабель для соединения с ПК | 1 |
5. | Программное обеспечение | 1 |
6. | Сумка | 1 |
7. | Адаптер питания/зарядки | 1 |
8. | Кассета с батарейками | 1 |
9. | Штатив микрофона настольный | 1 |
10. | Документация | 1 |
Артикул: | Фото: | Наименование: | Цена: | ||
1. | 964005 | Ветрозащита — для шумомеров серии АССИСТЕНТ | По запросу | ||
2. | 964003 | ЗАЩИТА-К — калибратор акустический для калибровки и тестовой проверки работы шумомера | 70 000 Р | ||
3. | 964012 | Защитный чехол — к прибору АССИСТЕНТ | По запросу | ||
4. | 964011 | Кабель поверочный — для приборов серии АССИСТЕНТ | По запросу | ||
5. | 964010 | Кабель удлинительный (5 м) микрофонный — для приборов серии АССИСТЕНТ | По запросу | ||
6. | 964014 | Набор адаптеров (комплект 1) — для измерения локальной и общей вибрации | По запросу | ||
7. | 964013 | Набор адаптеров (комплект 2) — для измерения локальной и общей вибрации | По запросу | ||
8. | 964008 | Предусилитель микрофонный ПУ-01 — для серии шумомеров АССИСТЕНТ | По запросу | ||
9. | 964004 | Штатив телескопический — для шумомеров серии АССИСТЕНТ | По запросу | ||
10. | 964007 | Электрический эквивалент микрофона — для приборов серии АССИСТЕНТ | По запросу |
